流量?jī)x表系列

您當前位置:首頁 > 產品中心 > 流量?jī)x表系列

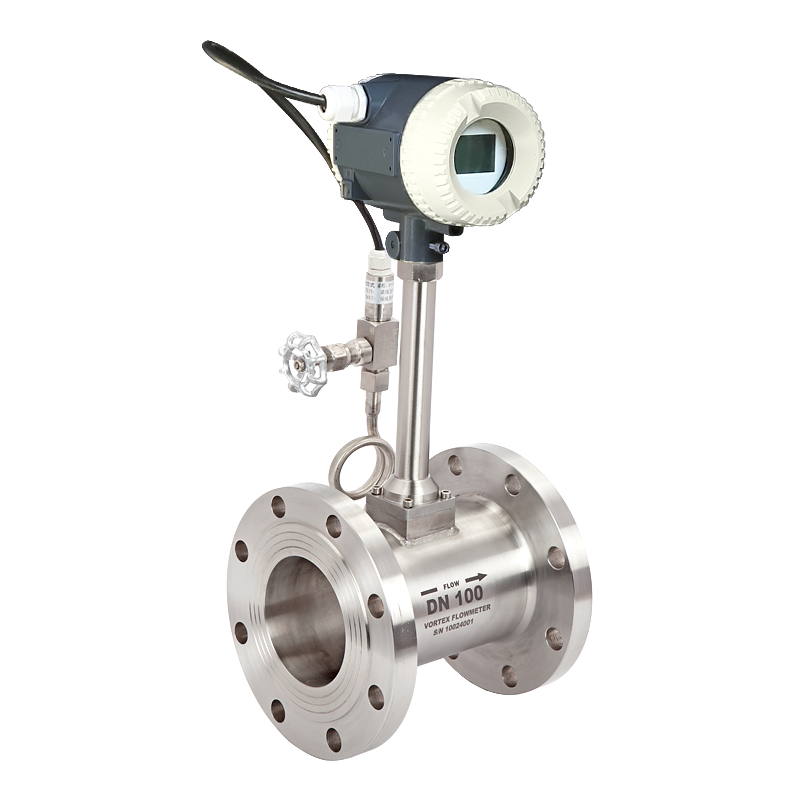

渦街流量計

       渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號。

渦街流量計原理
      在流體中設置三角柱型旋渦發生體,則從旋渦發生體兩側交替地產生有規則的旋渦,這種旋渦稱為卡門旋渦,如右圖所示,旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f,被測介質平均流速為 ,旋渦發生體迎流面寬度為d,表體通徑為D,即可得到以下關系式:
f=SrU1/d=SrU/md                     (1)
式中  U1--旋渦發生體兩側平均流速,m/s;
Sr--斯特勞哈爾數;
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
OEM-D-FL.png管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr                 (2)
K=f/qv=[πD2md/4Sr]-1                  (3)
式中 K--流量計的儀表系數,脈沖數/m3(P/m3)。
K除與旋渦發生體、管道的幾何尺寸有關外,還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數,它與旋渦發生體形狀及雷諾數有關,圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見,在ReD=2×104~7×106范圍內,Sr可視為常數,這是儀表正常工作范圍。當測量氣體流量時,VSF的流量計算式為


渦街流量計產品選型


代號
通徑
流量范圍㎡/h
FMLU-25
DN25
1~10(液體)
25~60(氣體)
蒸汽流量請查看說明書,DN300以上推薦使用插入式渦街流量計
FMLU-32
DN32
1.5~18(液體)
15~150(氣體)
FMLU-40
DN40
2.2~27(液體)
22.6~150(氣體)
FMLU-50
DN50
4~55(液體)
35~350(氣體)
FMLU-80
DN80
9~135(液體)
90~900(氣體)
FMLU-100
DN100
14~200(液體)
140~1400(氣體)
FMLU-150
DN150
32~480(液體)
300~3000(氣體)
FMLU-200
DN200
56~800(液體)
550~5500(氣體)

代號
功能1
N
無溫壓補償
Y
有溫壓補償

代號
輸出型號
F1
4-20mA輸出(二線制)
F2
4-20mA輸出(三線制)
F3
RS485通訊接口

代號
被測介質
J1
液體
J2
氣體
J3
蒸汽

代號
連接方式
L1
法蘭卡裝式
L2
法蘭連接式

代號
功能2
E1
1.0級
E2
1.5級
T1
常溫
T2
高溫
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
內部3.6V供電
D2
DC24V供電
B1
不銹鋼
B2
碳鋼
